產品名稱： 端子臺
發布日期： 2021-06-16
點擊數： 3228
二維碼：
簡述： 端子臺
產品詳情

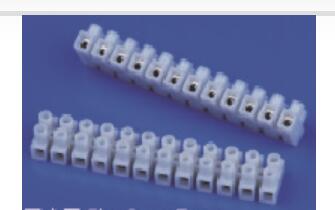

H凹底端子臺
底座：底座加高1.2-2.5mm
膠殼：尼龍66工程塑料 ，UL 94V-2、94V-0等阻燃等級
溫度：110℃，150℃，850℃
線座：銅合金，與鋅合金（鍍鎳）或帶不銹鋼彈片
彈片：不銹鋼材質
螺線：碳鋼線，鍍鋅
剝線長度：230/PA8約5.0mm 500/PA10約6.5mm
830/PA12約7mm PA14約9mm
PA16約9mm PA18約11.5mm
接線排數：1-12排 可按要求分切
用途：適用于各種電器產品家庭配線接線器材，
耐用且絕緣性能好，可重復使用
尺寸規格：
|
不帶彈片 Without shrapnel |
帶彈片 With shrapnel |
安培 Amp |
適用電線 / Wire Range |
螺絲 Screw |
尺寸 / Dimensions (mm) |
包裝單位 Packing |
||||||
|
Cross-Sec |
(Cu,AWG) |
A | B | C | D | E | F | |||||
|
230 |
230WP |
17.5 |
1.5mm2 |
22-12 AWG |
M2.6×5 |
93.50 |
17.70 |
15.50 |
8.00 |
2.90 |
2.8±0.1 |
50Pcs/Bag 500Pcs/Ctn |
|
PA8 |
PA8DS |
17.5 |
1.5mm2 |
22-12 AWG |
M2.6×5 |
96.2 |
17.00 |
14.50 |
8.00 |
2.90 |
2.8±0.1 |
50Pcs/Bag 500Pcs/Ctn |
|
500 |
500WP |
24 |
2.5mm2 |
22-10 AWG |
M3.0×6 |
116.5 |
16.50 |
16.50 |
10.00 |
3.60 |
3.4±0.1 |
50Pcs/Bag 500Pcs/Ctn |
|
PA10 |
PA10DS |
24 |
2.5mm2 |
22-10 AWG |
M3.0×6 |
116.5 |
20.20 |
16.80 |
10.00 |
3.60 |
3.4±0.1 |
50Pcs/Bag 500Pcs/Ctn |
|
PA12 |
PA12DS |
41.0 |
6.0mm2 |
22-10 AWG |
M4.0×9 |
158.0 |
25.60 |
25.20 |
13.50 |
4.40 |
5.0±0.1 |
25Pcs/Bag 250Pcs/Ctn |
|
PA16 |
PA16DS |
76.0 |
16mm2 |
14-6 AWG |
M5.0×11 |
194.0 |
37.00 |
28.70 |
16.50 |
4.20 |
7.5±0.1 |
10Pcs/Bag 100Pcs/Ctn |
